Plateaux JEDEC

Pour toutes demandes d'informations ou de prix, merci de contacter :

commercial@atoo-electronics.com

Catalogue PDF




Les dimensions extÈrieures de toutes nos matrices de plateaux JEDEC sont de 322.6 x 136mm.

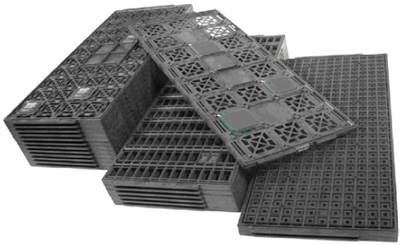

Des plateaux avec un profil fin, d'une Èpaisseur de 6.35mm et qui peuvent accueillirent 90% des composants standards, tels que BGA, CSP, QFP, TQFP, QFN, TSOP et SOIC.
Une version avec un profil plut Èpais de 10.16mm est disponible pour contenir des composants plus volumineux tels que PLCC, CERQUAD, PGA (Pin Grid Arrays), modules et assemblages.

Les plateaux sont configurÈs pour permettre l'automatisation de la prÈhension des composants par les machines de placement.
Les extrÈmitÈs des plateaux sont diffÈrentes afin d'assurer la bonne orientation de celui-ci dans la machine (dÈtrompage mÈcanique).

Un chanfrein ‡ 45 degrÈ sur l'un d'un coin du plateau sert d'indicateur visuel afin d'assurer la bonne orientation du composant dans le plateau (Patte n∞1).


Les plateaux JEDEC sont empilables au sein de la mÍme famille ou modËle de plateau.
MÈlanger les marques de plusieurs fabricants n'est pas recommandÈ, mÍme au sein de la mÍme famille, en raison de petites diffÈrences d'une marque ‡ une autre.

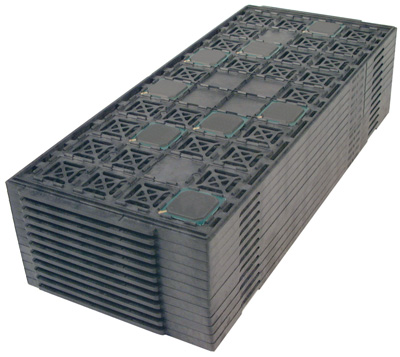

Plusieurs plateaux JEDEC peuvent Ítre empilÈs, dans la pratique normale, l'empilement est limitÈ ‡ 5 ou 7 plateaux.
Un plateau vide (sans composants) peut servir ‡ couvrir le haut d'une pile.

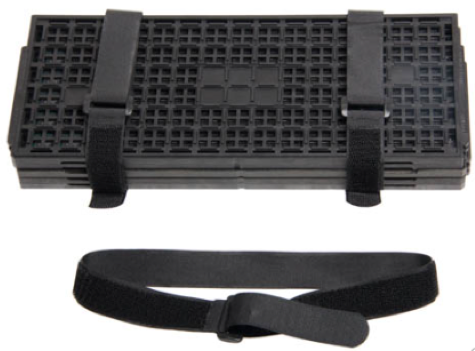

Il est recommandÈ d'attacher solidement la pile de plateaux avec du strap ESD de qualitÈ VelcroÆ, des bandes en caoutchouc conductives ultra-rÈsistantes, ou autres moyens.

Avant emballage, les plateaux et leurs contenus sont ÈtuvÈs dans des fours industriels pendant plusieurs heures ‡ 125∞C pour Èliminer l'humiditÈ qui peut se trouver sur les composants, ensuite ils sont scellÈs dans des sacs anti-humiditÈ (vÈrifier la prÈsence d'un indicateur d'humiditÈ ‡ l'intÈrieur du sac).
Les indicateurs de dÈshydratation et d'humiditÈ sont gÈnÈralement emballÈs ‡ l'intÈrieur du sac.
Les plateaux et leurs contenus sont placÈs dans des sacs anti-humiditÈ pour le conditionnement, le stockage et le transport.

La tempÈrature maximale que peux supporter le plateau est poinÁonnÈe sur le plateau JEDEC.
Tout dÈpassement de la tempÈrature maximale indiquÈe entraÓnera une modification des dimensions du plateau; ainsi, cela pourrai potentiellement endommager son contenu.
Le composÈ utilisÈ pour le moulage lors de la fabrication du plateau permet de dÈterminer le niveau de la tempÈrature maximale.
De multiples composÈs et/ou poudres sont mÈlangÈs ensembles pendant le processus de moulage pour ajouter des fonctionnalitÈs spÈcifiques tels que la couleur, propriÈtÈs ESD, la stabilitÈ dimensionnelle et le niveau maximum d'exposition ‡ la chaleur.

Les tempÈratures que peut endurer un plateau JEDEC dans une Ètuve sont en gÈnÈral de: 140∞C, 150∞C et 180∞C. L'Ètuvage Ètant gÈnÈralement rÈalisÈ ‡ une tempÈrature de 125∞C.
Les plateaux ayant une rÈsistance ‡ des tempÈratures plus ÈlevÈes seront plus co˚teux.
Pour une utilisation plus Èconomique il existe des plateaux qui peuvent Ítre utilisÈs avec des tempÈratures moins ÈlevÈes.
Des plateaux non-Ètuvables qui supportent une chaleur d'environ 50∞C ‡ 70∞C sont Ègalement disponibles.

Les plateaux JEDEC sont Ègalement connus comme des plateaux "Matrix", l'espacement ("pitch") de chaque "poche" ("cellules") est dÈfinis par les standards JEDEC.
Cela permet l'automatisation de la machine de placement pour qu'elle puisse localiser et prendre les composants directement sur le plateau et les placer sur le PCB.
Les plateaux JEDEC sont Ègalement requis en dehors des industries Èlectroniques; l'industrie solaire photovoltaÔque tout comme l'industrie mÈdicale apprÈcie les avantages de l'utilisation de plateaux JEDEC pour le stockage, la prise en main et le transport de dispositifs spÈcifiques ‡ leur industrie.

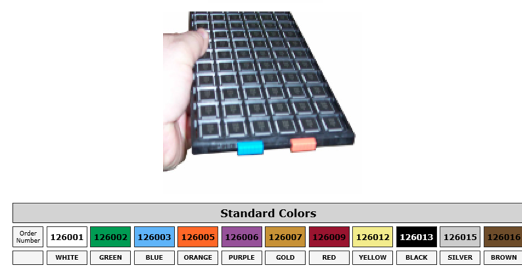

Les plateaux JEDEC sont disponibles dans une large gamme de couleurs, le noir Ètant la couleur de prÈdilection dans le domaine micro-Èlectronique et les appareils IC.
Les fibres de carbone ou poudre de carbone sont combinÈs dans un moule pour faire des plateaux ESD sÈcurisÈs (conducteur ou dissipatif).
Des plateaux antistatiques, non-Ètuvables fabriquÈs avec de l'ABS (Acrylonitrile Butadiene Styrene) sont disponibles dans de multiples couleurs, comme le bleu, rouge, vert, jaune, crËme ou blanc.
