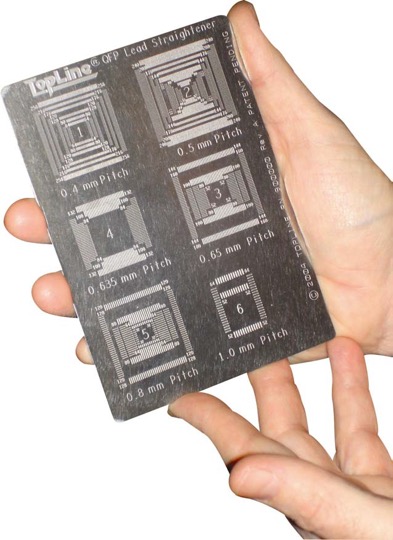

QFP Lead Straightener Tool ou
outil redresseur pattes QFP
L'outil universel de QFP vous permet de retravailler et d'aligner les pattes de toutes les tailles de QFP et TQFP du pas de 0,4 mm à 1,0 mm.
L’outil est en métal durable et comprend 46 modèles de QFP différents. Utilisez des outils très fins, comme des pics dentaires et/ou des pinces brucelles (retrouvez toutes nos pinces brucelles en cliquant ici) afin d’ajuster les pattes du QFP en fonction des fentes gravées dans l’outil.
Idéal pour la récupération des PFQ, PFTQ et PFLQ coûteux.
L'outil peut également être utilisé au contrôle d’entrée pour vérifier le nombre de pattes, la taille du boitier et le pas des composants inconnus.
Le gabarit est fabriqué en acier conducteur ultra résistant de 50 mil (1,27 mm) d'épaisseur avec des motifs en creux gravés à la profondeur de 5 mil (0.13mm) qui correspondent précisément aux pas des QFP / TQFP.
Il est recommandé de l’utiliser sur poste de travail relié à la terre (retrouvez notre tapis ESD 60x90 cm ici et notre tapis ESD de 60x120cm ici) avec des bracelets (retrouvez nos bracelets ESD : bracelet de mise à la terre crocodile en cliquant ici ; bracelet de mise à la terre avec pressions).
Outil ESD et ROHS

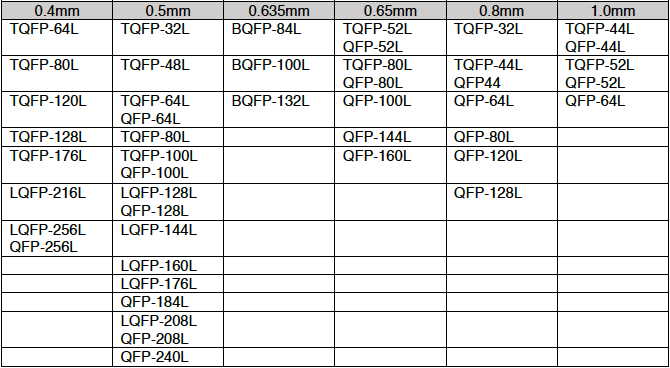

Un seul outil correspond à tous ces différents QFP et TQFP :
